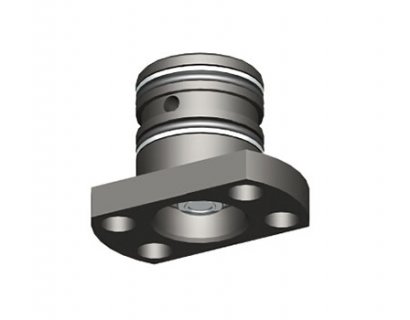

適配于快速公接頭No. 6370ZMMG / ZMM
快速公接頭和母接頭配合使用可以用于更換托板時無損耗的連接或關閉氣壓或液壓管路?？筛鶕?jù)內置安裝型零點定位調節高度。
說明:
快速接頭必須進行2-3mm的導向，軸向需要有密封面。這個功能通過快速接頭的定心功能實現。壓力介質通過管接頭或者O型接頭傳遞。徑向公差不能超過+/-0.2mm?？焖俳宇^必須在無壓力的狀態下連接。
快速接頭分離力F[N]=15.4xp[bar]。

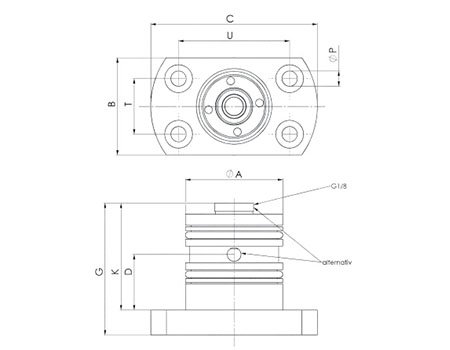

| 訂貨號 | 尺寸 | 普通孔[NW] | dia.A | B | C | D | G | K | dia.P | T | U | 重量[g] |
| 424242 | K20/K40 | 5 | 35 | 35 | 60 | 20 | 47,5 | 38,5 | 5,5 | 20 | 40 | 320 |
